AJAX | Lichtschalter | Smart-Home | Zweifachschalter | Weiß | SideButton (2-gang)

Einzelschalter

Ein einzelner LightSwitch benötigt zwei Komponenten für die Installation: Ein Relais und eine Taste

Komponenten

Relais

• LightCore (1-Schalter) Relais für einen 1-fach Schalter
• LightCore (2-Schalter) Relais für einen 2-fach Schalter
• LightCore (Wechselschalter) Relais für einen Wechselschalter

Tasten

• SoloButton (1-Schalter) Taste für einen 1-fach oder Wechselschalter
• SoloButton (2-Schalter) Taste für einen 2-fach Schalter

Kombischalter

Ein Kombischalter besteht aus einem Relais, mehreren Schaltern und einem Rahmen mit 2, 3 oder 4 Schaltern

Komponenten

Relais

• LightCore (1-Schalter) Relais für einen 1-fach Schalter
• LightCore (2-Schalter) Relais für einen 2-fach Schalter
• LightCore (Wechselschalter) Relais für einen Wechselschalter

Rahmen

• Frame (2 Schalter) Rahmen für zwei Schalter
• Frame (3 Schalter) Rahmen für drei Schalter
• Frame (4 Schalter) Rahmen für vier Schalter

Tasten

• CenterButton (1-Schalter) Mittige Taste für einen 1-fach oder Wechselschalter
• CenterButton (2-Schalter) Mittige Taste für einen 2-fach Schalter
• SideButton (1-Schalter) Seitliche Taste für einen 1-fach oder Wechselschalter. Kann auf der rechten oder linken Seite installiert werden.

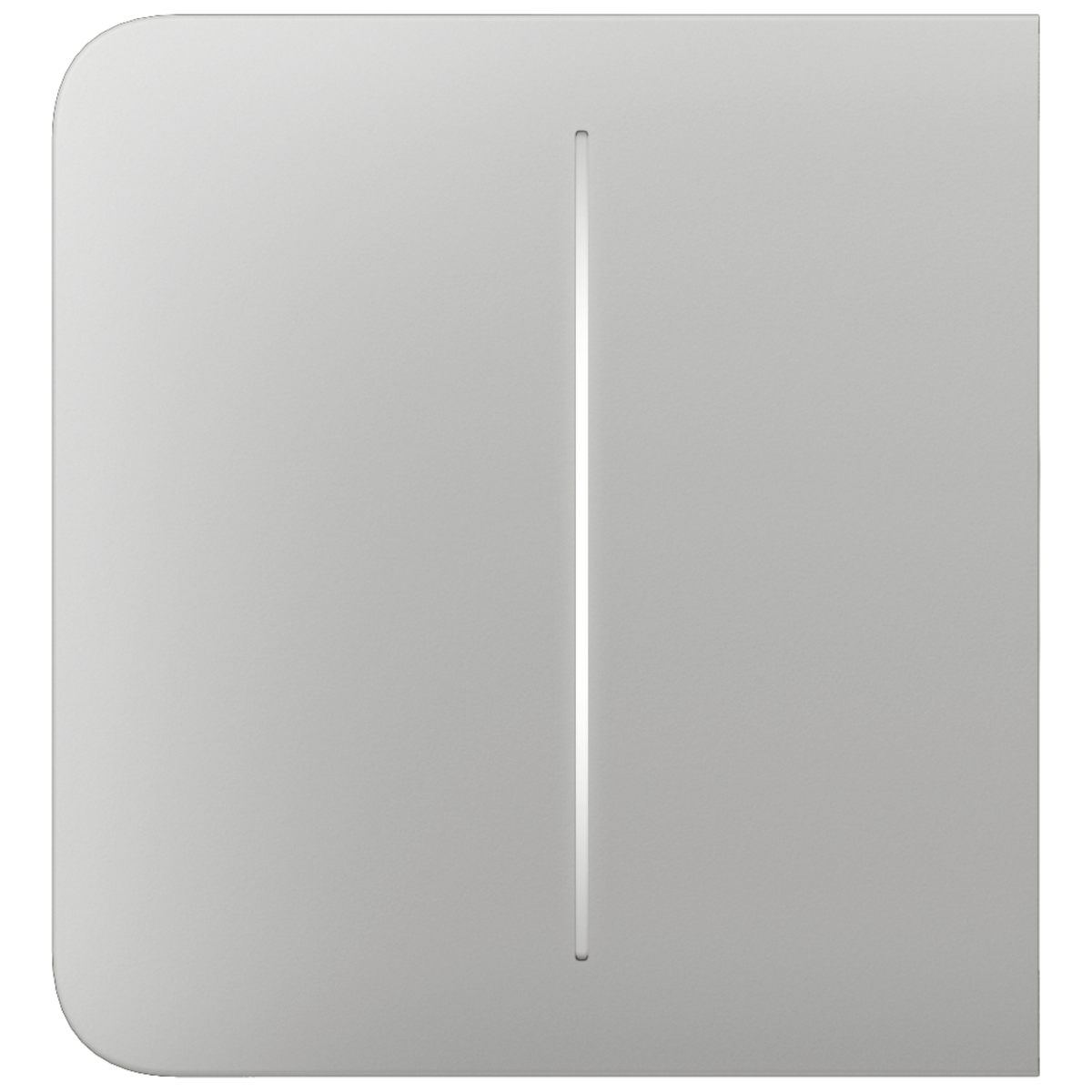

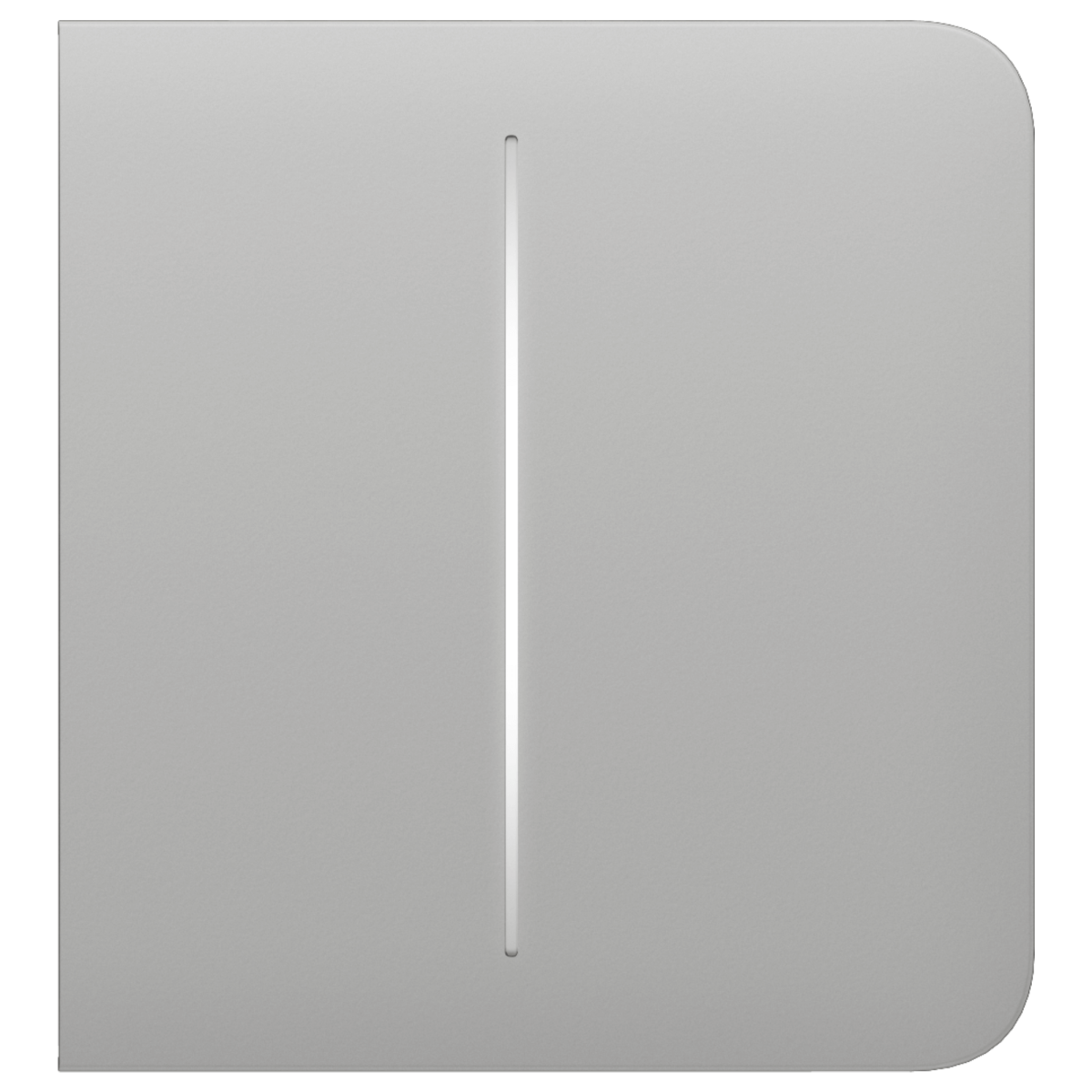

• SideButton (2-Schalter) Seitliche Taste für einen 2-fach Schalter. Kann auf der rechten oder linken Seite installiert werden.

Tastenfarben

• Graphit
• Nebel
• Weiß
• Schwarz

Kompatibilität

Hub-Zentralen

• Hub 2 (2G)
• Hub 2 (4G)
• Hub 2 Plus
• Hub Hybrid (2G)
• Hub Hybrid (4G)

Funk-Repeater

• ReX
• ReX 2

Funktionen und Merkmale

Szenarien

• Reaktion auf Betätigen eines anderen LightSwitch
• Aktivierung nach Zeitplan
• Reaktion auf Änderung des Sicherheitsmodus
• Reaktion auf Alarm

Betrieb ohne Neutralleiter

Für den Betrieb von LightSwitch ist lediglich eine stromführende Leitung erforderlich.

Leistung des per Schalter bedienten Geräts von 5 bis 600 W

Kontaktloses haptisches Bedienfeld

LightSwitch wird aktiviert, wenn eine Hand sich der Taste etwa 15 mm nähert.

Hintergrundbeleuchtung für die Bedienung im Dunkeln

Optional, kann in den Geräteeinstellungen in der Ajax-App deaktiviert werden.

Schutz gegen inkompatible Geräte

Wird ausgelöst, wenn Beleuchtungsgeräte eine unzureichende Leistung aufweisen (bis zu 5 W). Wenn die Schutzfunktion ausgelöst wird, stellt LightSwitch die Stromzufuhr ab und sendet eine Benachrichtigung an die Ajax-Apps. Für Beleuchtungsgeräte mit geringem Stromverbrauch wird ein Kondensator im Montagesatz enthalten.

Sabotageschutz

Schutz vor Spoofing

Geräteauthentifizierung

Erkennung von Verbindungsabbruch innerhalb von 36 Sek.

Die Erkennungszeit hängt von den Jeweller- oder Jeweller/Fibra-Einstellungen ab.

Stromversorgung

Spannung der Stromversorgung 230 V~, 50 Hz

Für den Betrieb des Geräts ist kein Neutralleiter erforderlich.

Durchschnittlicher Verbrauch bis zu 200 mW

Maximale Leistung

600 W

Für LightCore (1-Schalter) und LightCore (2-Schalter).

300 W pro Segment

Für LightCore (2-Schalter).

Stromschutz mehr als 2,6 A

Wenn die Schutzfunktion ausgelöst wird, stellt LightSwitch die Stromzufuhr ab und sendet eine Benachrichtigung an die Ajax-Apps.

Temperaturschutz mehr als +60 °C

Wenn die Schutzfunktion ausgelöst wird, stellt LightSwitch die Stromzufuhr ab und sendet eine Benachrichtigung an die Ajax-Apps.

Betriebsparameter

Betriebstemperaturbereich

von 0 °C bis +40 °C

Betriebsluftfeuchtigkeit

bis zu 75% ohne Kondenswasserbildung

Schutzart

IP20

Formfaktor des Schalters

Europäischer Typ (55)

Gewicht

Relais

• LightCore (1-Schalter) – 48,34 g
• LightCore (2-Schalter) – 53,9 g
• LightCore (Wechselschalter) – 45,95 g

Rahmen

• Rahmen (4 Schalter) – 28,12 g
• Rahmen (3 Schalter) – 22,12 g
• Rahmen (2 Schalter) – 16,13 g

Tasten

• SideButton (2-Schalter) – 32,73 g
• SideButton (1-Schalter/Wechselschalter) – 31,56 g
• CenterButton (2-Schalter) – 31,97 g
• CenterButton (1-Schalter/Wechselschalter) – 30,97 g
• SoloButton (2-Schalter) – 45,75 g
• SoloButton (1-Schalter/Wechselschalter) – 44,5 g

Abmessungen

Relais

• LightCore – 76,3 × 72,3 × 29,2 mm

Rahmen

• Rahmen (4 Schalter) – 82,75 × 295,48 × 6,3 mm
• Rahmen (3 Schalter) – 82,75 × 224,48 × 6,3 mm
• Rahmen (2 Schalter) – 82,75 × 153,48 × 6,3 mm

Tasten

• SideButton  – 82 × 76,19 × 10,26 mm
• CenterButton (2-gang) – 82 × 70,53 × 10,26 mm
• SoloButton (2-gang) – 82,75 × 82,75 × 10,26 mm
